TND250

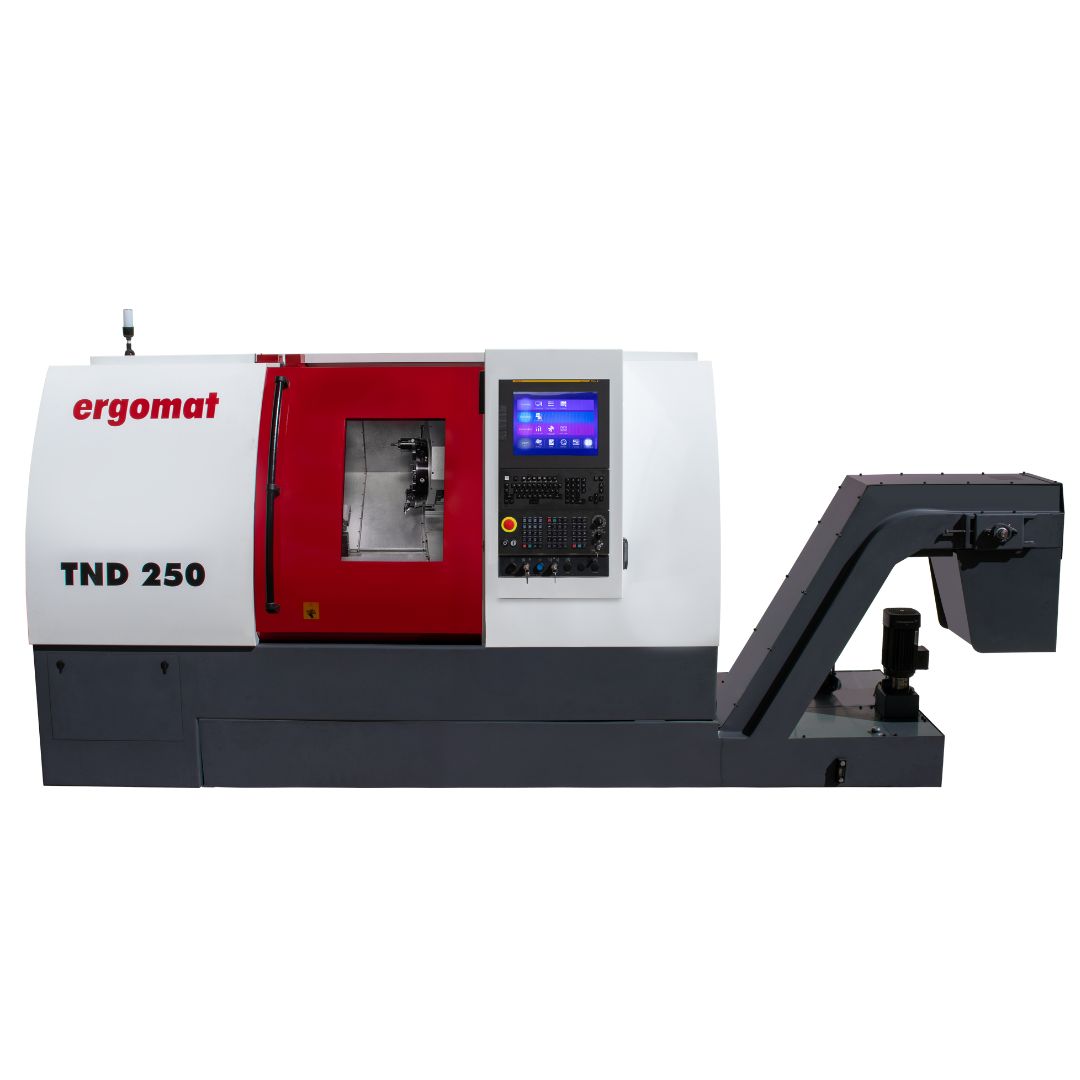

CNC-Drehmaschine, Modelle TND 250
Die Universal CNC-Drehmaschine TND 250 zeichnet sich durch ein konstruktives Konzept aus, das auf Steifigkeit, hohe Leistung und Bedienfreundlichkeit ausgerichtet ist.
• Steuerung FANUC 0i-TF
• Sämtliche Antriebe FANUC
• 45° Schrägbett für ungehinderten Spänefall
• Großzüger Arbeitsraum
• Spindeldurchlass Ø 65 mm bzw. Ø 80 mm
• Spannfutter* 250 mm oder 310 mm*
• Baugruppe Zangenspannung zur Stangenbearbeitung lieferbar *
• Kreuzschlitten und Reitstock verfahren auf hochpräzisen Linearführungen

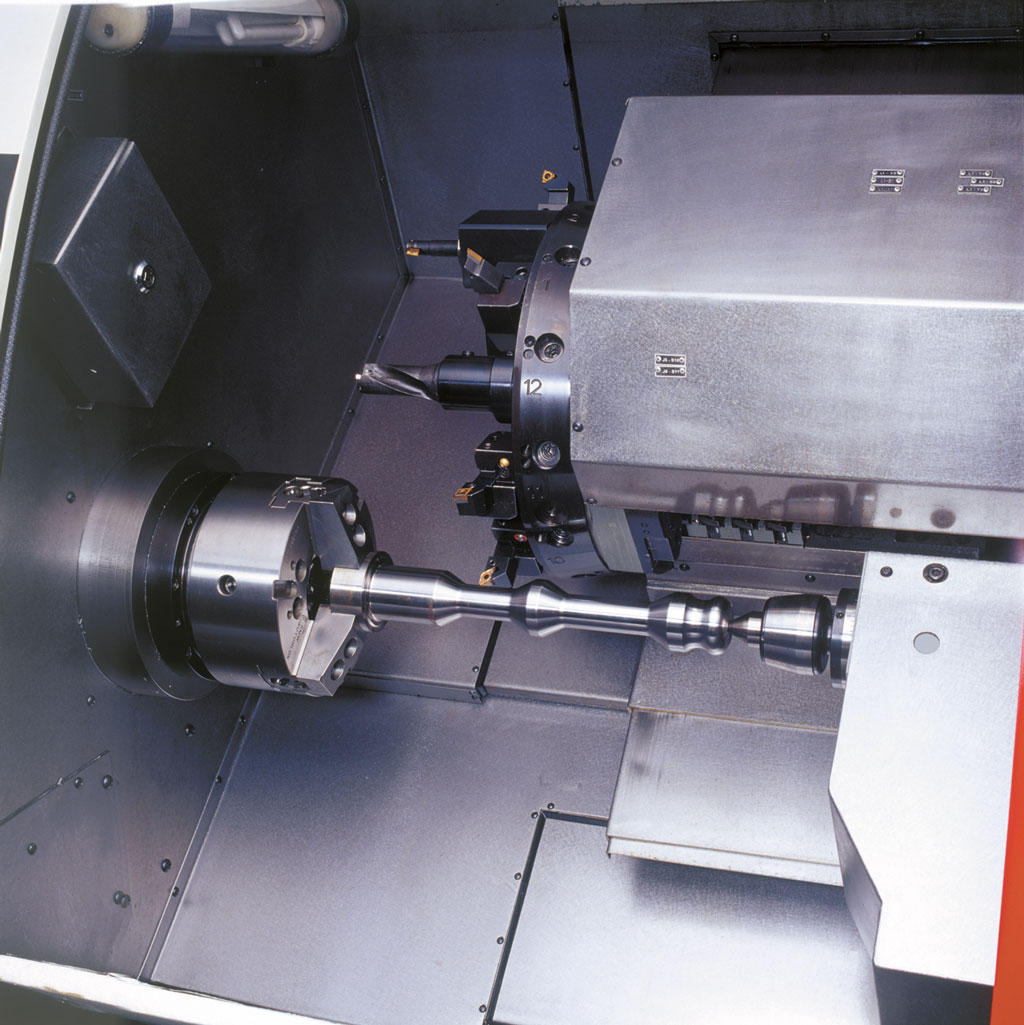

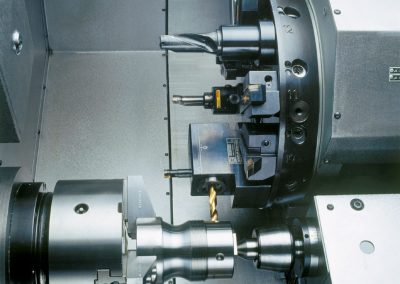

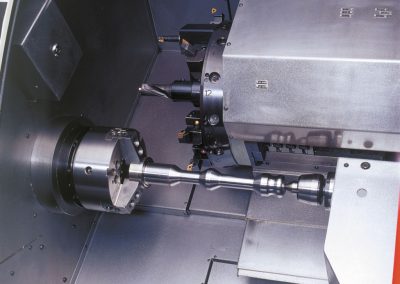

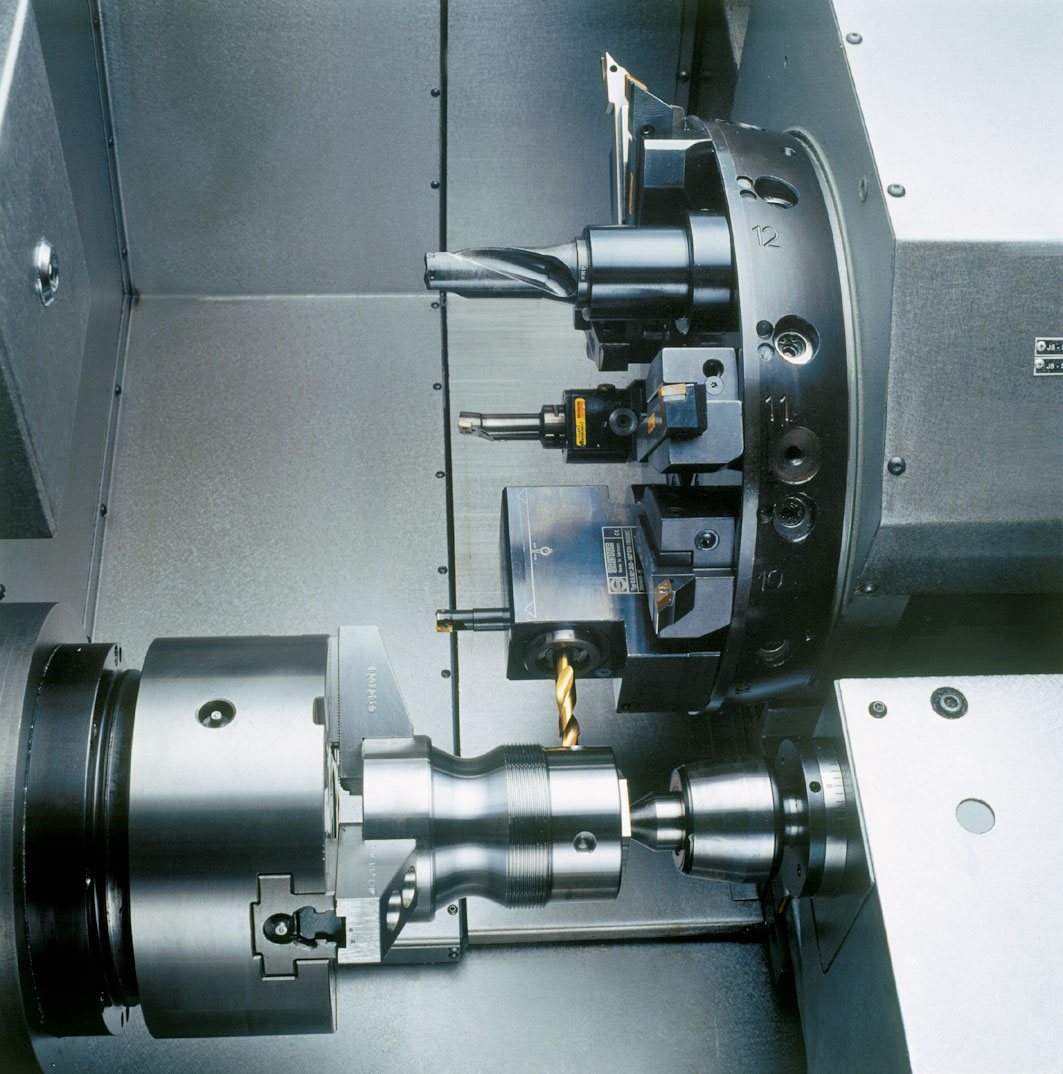

• Servobetätigter Revolver mit 12 Werkzeugpositionen mit VDI 30* Werkzeugaufnahmen
• Angetriebene Werkzeuge
• ATC Optische Werkzeugvermessung*
• Programmierbarer Reitstock*
• Kühlmittelsystem 6, wahlweise 20 bar*
• Zur Reinigung verfahrbarer Kühlmittelbehälter
• Späneförderer* in Kühlmittelbehälter integriert
• Teiletrenner mit Schwenkarm; Entnahme von Teilen ist bei laufender Maschine möglich*
• Teileabführband *
• Schnittstellen für Stangenlademagazin*
*Option
| Modell | TND 250 | |||
|---|---|---|---|---|
| Arbeitsbereich | ||||
| Dreh-Ø über Bett | mm | 470 | ||
| Dreh-Ø über Kreuzschlitten | mm | 300 | ||
| Dreh-Ø mit Standardwerkzeugen | mm | 280 | ||
| Drehlänge | mm | 500 | ||
| Hauptspindel | ||||
| Spindeldurchlass | mm | 65 / 80 | ||
| Ø Spannfutter | mm | 210 / 250 | ||
| Drehzahl max | UpM | 5000 / 3500 | ||
| Hauptantrieb | ||||
| Leistung 100% ED | kW | 22,0 / 30,0 | ||
| Leistung 40 % ED | kW | 26,0 / 35,0 | ||
| Achsantriebe | ||||
| Eilgang in X und Z | m/Min | 30 | ||
| Werkzeugrevolver | ||||
| Anzahl Werkzeugstationen | 12 | |||
| Werkzeugschaft | VDI30* | |||
| C-Achse | ||||
| Drehzahl max | UpM | 100 | ||
| Auflösung | Grad | 1E-3 | ||
| Reitstock | ||||
| Aufnahme | CM4 | |||
| Kühlmittelsystem | ||||
| Kühlmitteldruck | bar | 6/20* | ||
| Tankinhalt | l | 210 | ||
| Steuerung | ||||
| Fanuc | 0i-TF Plus | |||
| Aufstelldaten | ||||
| Gesamtgewicht | kg | 3700 | ||
| *Option |
