TND140

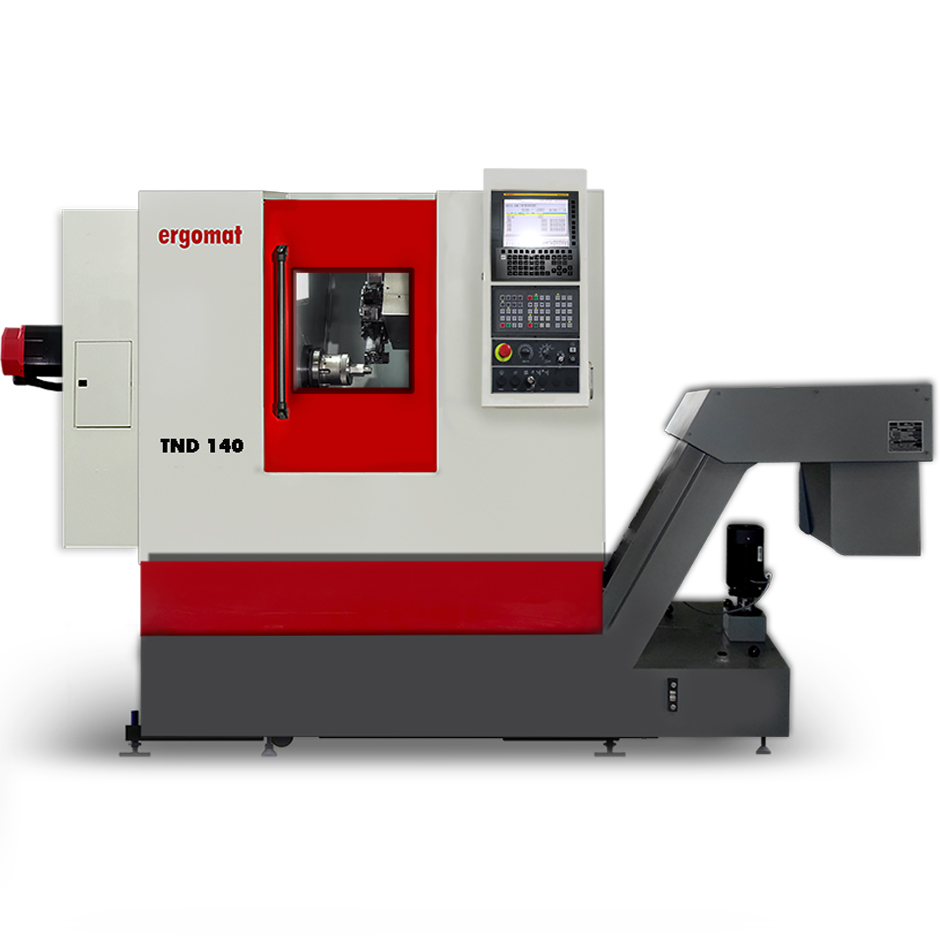

CNC-Drehmaschine, Modell TND 140
Die Universal CNC-Drehmaschine TND 140 zeichnet sich durch ein kompaktes konstruktives Konzept aus, das auf Steifigkeit, hohe Leistung und Bedienfreundlichkeit ausgerichtet ist. Mit einem zum optimalen Spänefall um 60º geneigten Schrägbett ist sie mit einem schnell schaltenden servobetätigten Revolver mit 12 Positionen für feststehende oder angetriebene Werkzeuge und robust gelagertem Reitstock ausgestattet.

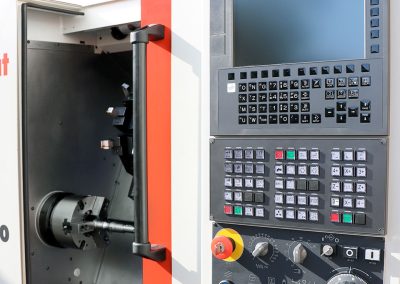

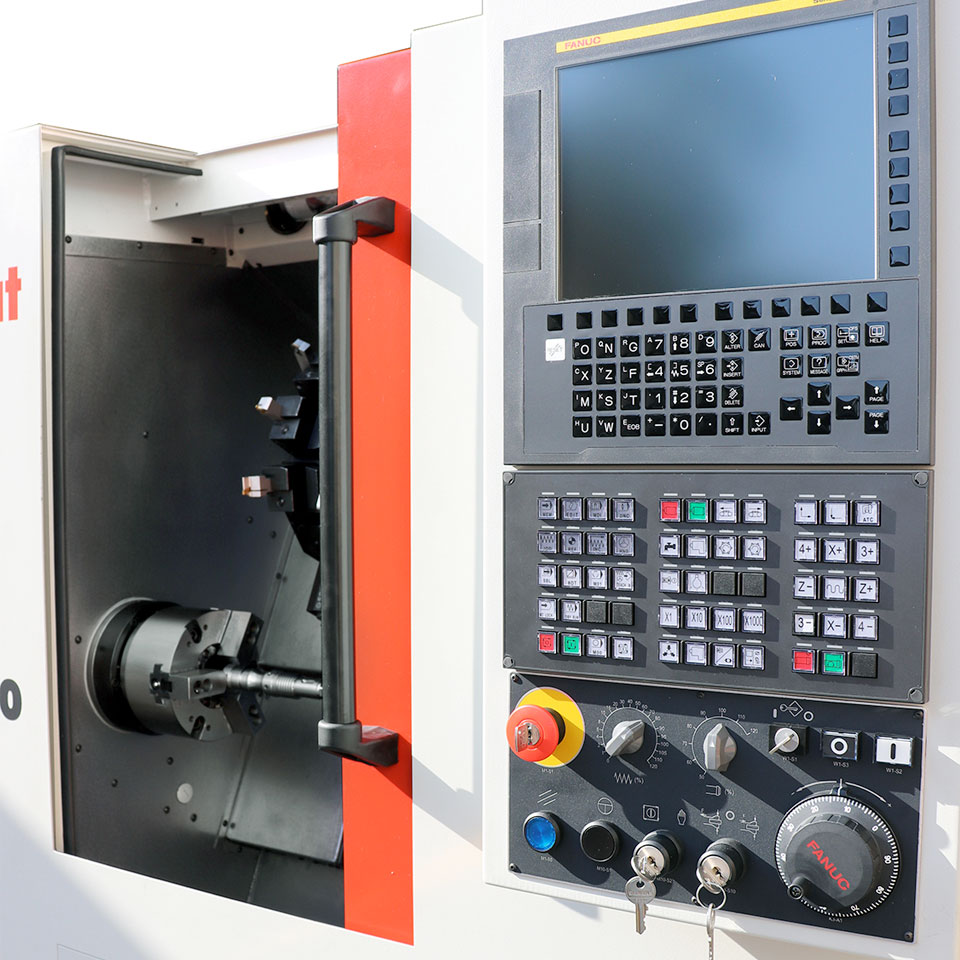

• Steuerung FANUC 0i-TF
• Sämtliche Antriebe FANUC
• 60° Schrägbett für ungehinderten Spänefall
• Großzüger Arbeitsraum bei kompakten Außenmaßen
• Kreuzschlitten und Reitstock verfahren auf hochpräzisen Linearführungen

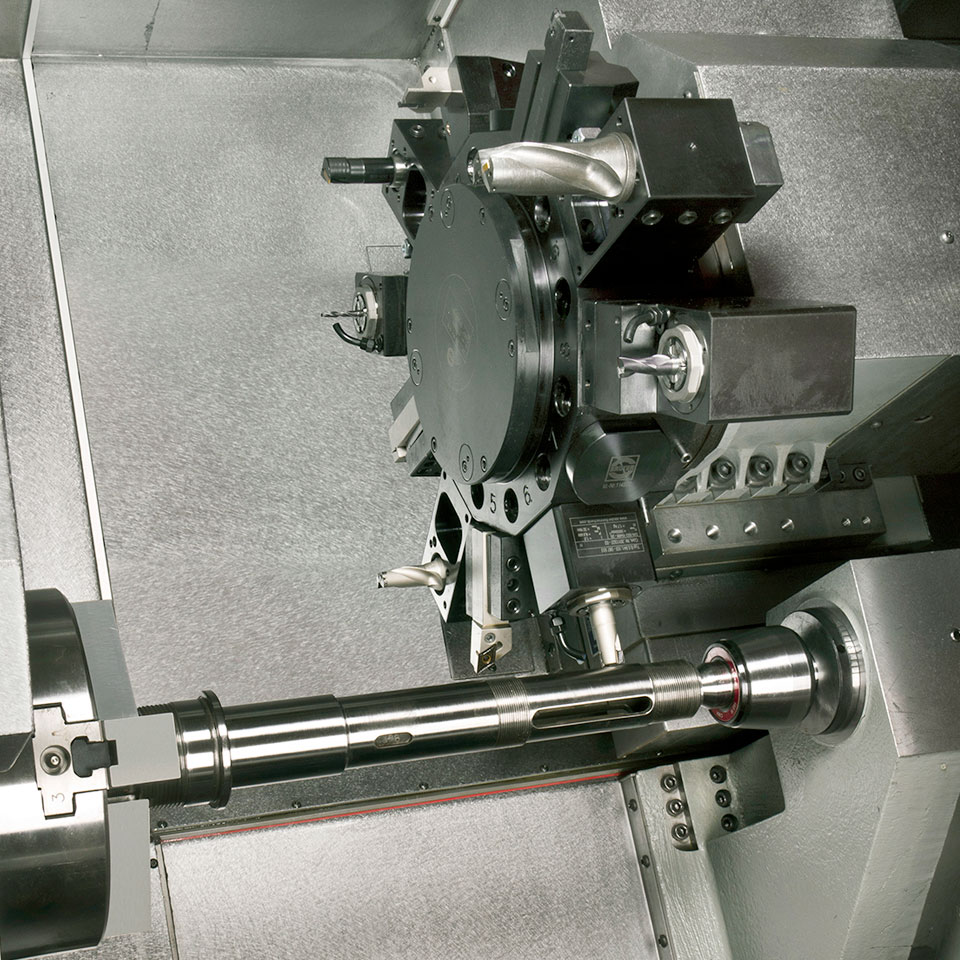

• Servobetätigter Revolver mit 12 Werkzeugpositionen mit Direktaufnahme, wahlweise VDI 25*

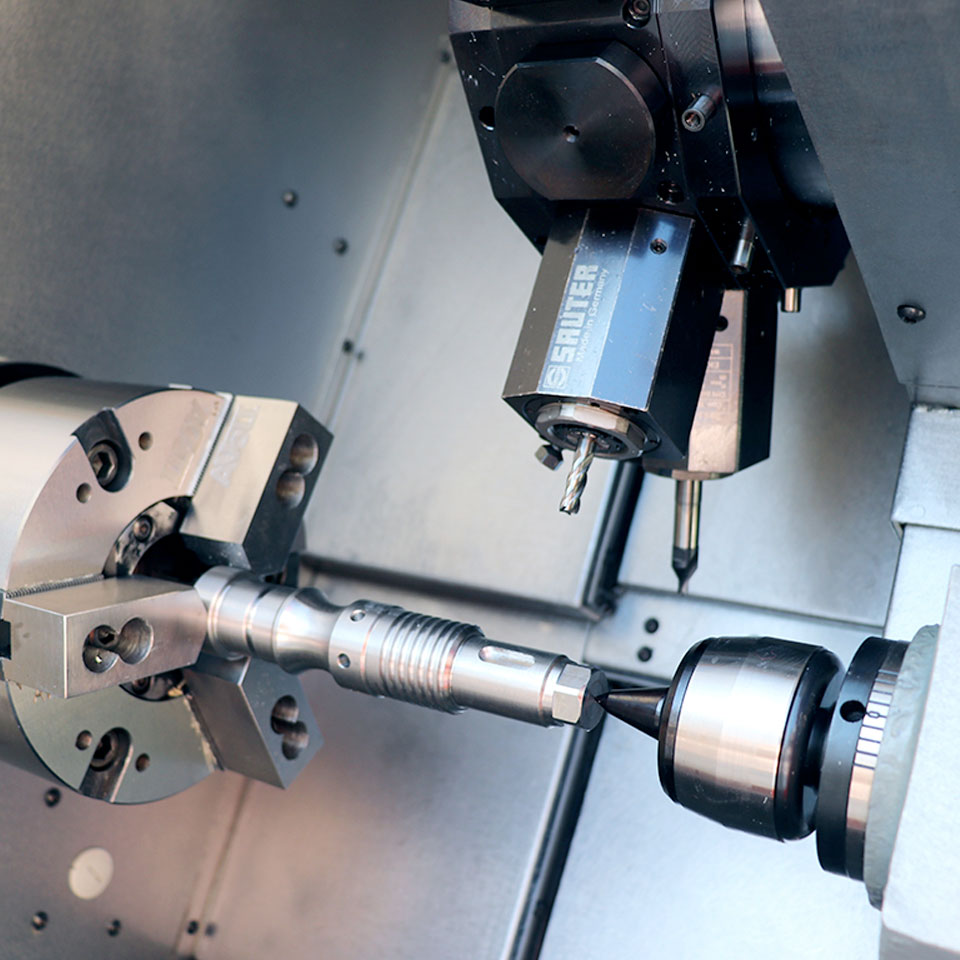

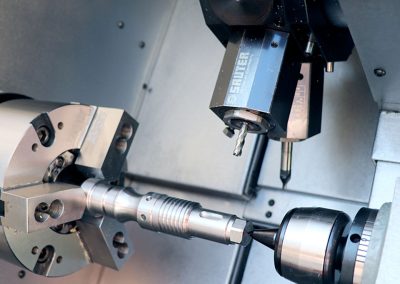

• Angetriebene Werkzeuge VDI25*
• Programmierbarer Reitstock*
• Kühlmittelsystem 6, wahlweise 20 bar*
• Zur Reinigung verfahrbarer Kühlmittelbehälter
• Späneförderer* in Kühlmittelbehälter integriert
• ERGOMAT Spannzangen-Schnellwechselsystem
• Tiefenanschlag *
• Teiletrenner mit Schwenkarm; Entnahme von Teilen ist bei laufender Maschine möglich*
• Teileabführband*
• Spannfutter *
• Schnittstellen für Stangenlademagazin*
*Option
| Modell | TND 140 | |
|---|---|---|
| Arbeitsbereich | ||
| Dreh-Ø über Bett | mm | 440 |
| Dreh-Ø über Kreuzschlitten | mm | 230 |
| Dreh-Ø mit Standardwerkzeugen | mm | 180 |
| Ø Spannfutter | mm | 135 (160*) |
| Verfahrweg in X | mm | 125 |
| Verfahrweg in Z | mm | 250 |
| Hauptspindel | ||
| Ø Spindelnase | mm | 140 |
| Spindeldurchlass | mm | 42 |
| Hauptantrieb | ||
| Drehzahl max | UpM | 5000 |
| Leistung 100% / 25% ED | kW | 5,5/7,5 |
| Drehmoment 100% / 25% ED | Nm | 42/70 |
| Achsantriebe | ||
| Eilgang in X und Z | m/Min | 30 |
| Werkzeugrevolver | ||
| Anzahl Werkzeugstationen | 12 | |
| Werkzeugschaft | mm | 16/16 |
| Werkzeugschaft Ø | mm | 25 |
| Werkzeughalter Option* | VDI25 | |
| C-Achse | ||
| Auflösung | Grad | 8.89 |
| Angetriebene Werkzeuge | ||
| Anzahl der angetriebenen Werkzeuge | 12 | |
| Werkzeugaufnahme | VDI 25 | |
| Ø Werkzeugschaft | mm | 13 |
| Leistung | kW | 2.2 |
| Drehmoment | Nm | 8 |
| Drehzahl max | UpM | 5000 |
| Reitstock | ||
| hydraulisch verfahrbar | ||
| servoangetrieben * | ||
| Pinole | CM3 | |
| Kühlmittelsystem | ||
| Kühlmitteldruck | bar | 4/20* |
| Tankinhalt | l | 135 |
| Steuerung | ||
| Fanuc | 0i-TF | |
| Gesamtgewicht | kg | 3,600 |
| * Option |
