TB/TBF/TBH

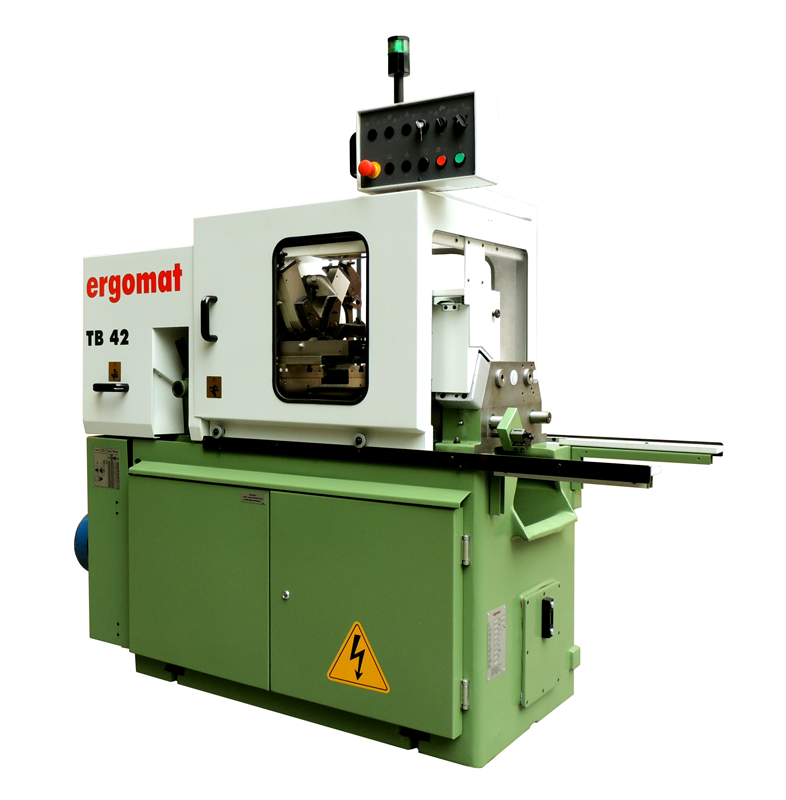

Einspindel Kurvendrehautomat Modell TB
Bei den Drehautomaten der Baureihen TB 42, TB 60 und TB 80 handelt es sich um Drehmaschinen zur schweren Zerspanung, die zur Fertigung mittlerer bis hoher Losgrößen äußerest wirtschaftlich eingesetzt werden können.

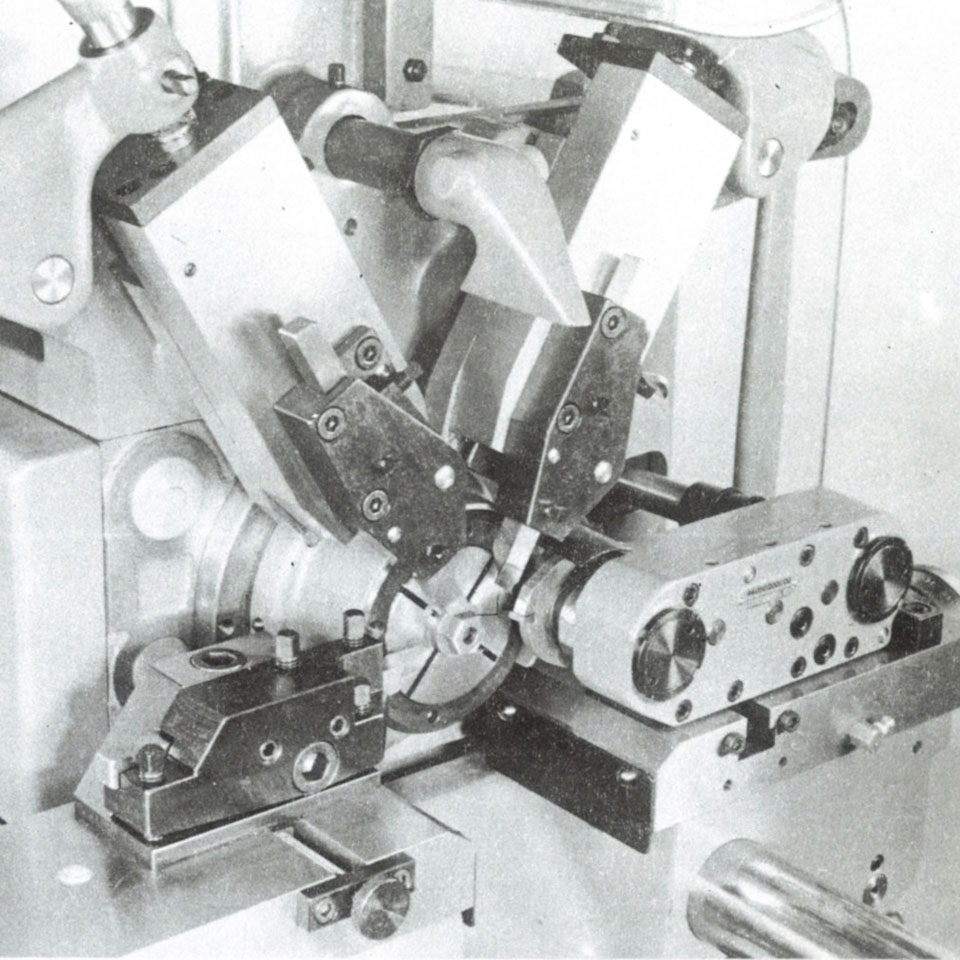

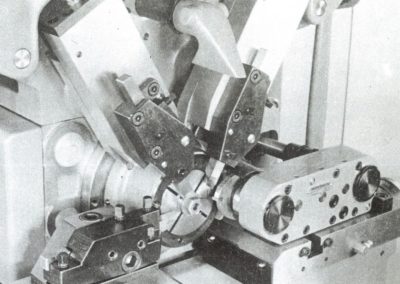

Die Maschinen sind in ihrer Grundversion mit Reitstock und Pinole und vier radial am Spindelstock geführten Werkzeugschlitten ausgestattet. CE-konforme Verhaubung und -Elektrik sind selbstverständlich.
Als Zusatzaustattung sind lieferbar:

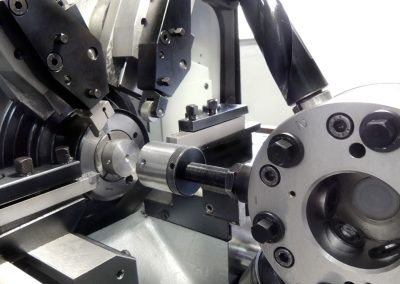

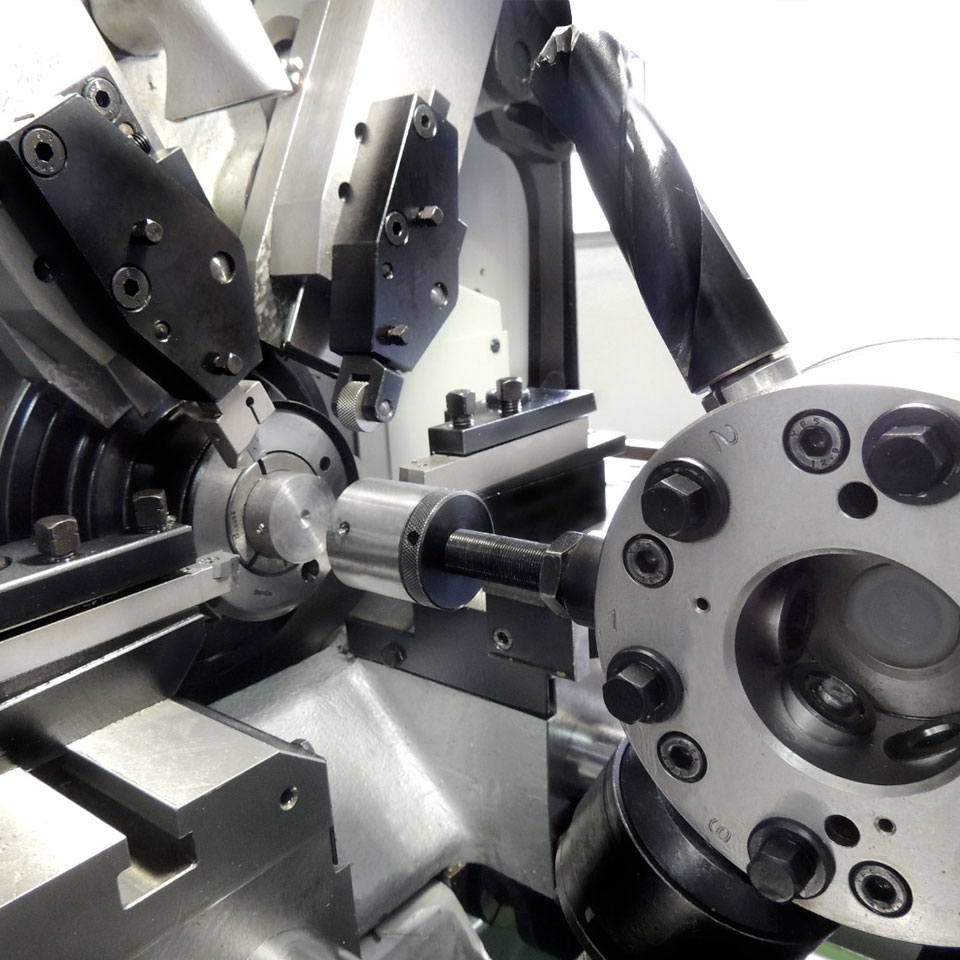

• Sechsfach-Sternrevolver (SRV)
• Gewindefräs- und Mehrkantdreheinrichtung (GFRE)
• Langdreheinrichtung (LEV)
• Gleichlaufeinrichtung (GLE)
Als Sondermodelle sind lieferbar:

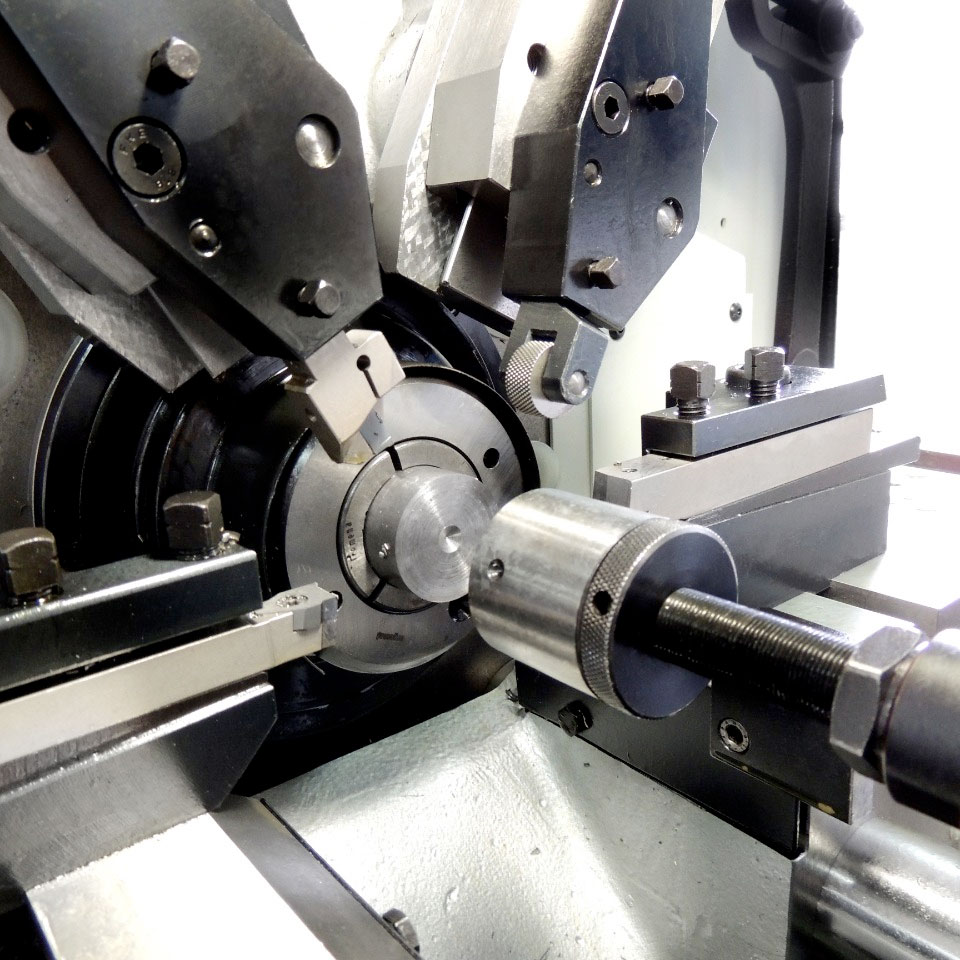

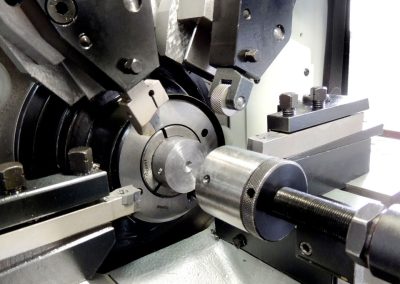

• TBF 42 – mit hydraulischer Spannvorrichtung, zum Einsatz mit Spannfutter Ø 110 mm
• TBH 60 e TBH 80 – mit hydraulischer Spannvorrichtung und Spannzangeneinsatz
• Hohe Bearbeitungsgenauigkeit
• Extrem lange Lebensdauer
• Handbücher in elektronischem Format
• Schulungshandbuch Kurvenberechnung lieferbar
| Modell | TB42/TBF42 | TB60/TBH60 | TBH80 | |
|---|---|---|---|---|
| Spindeldurchlass | ||||
| rund | mm | 42 | 60 | 80* |
| 6-kant | mm | 36 | 52 | 69* |
| 4-kant | mm | 29 | 42 | 56* |
| Maximaler Abstand Spannzange / Reitstock | mm | 370 | 370 | 370 |
| Verfahrweg der Langdreheinrichtung (LEV) | mm | 100 | 100 | 100 |
| Produktionsleistung min / max | Teile/Std | 10 a 975 | 10 a 975 | 10 a 975 |
| Spindelantrieb | kW | 6 | 6 | 6 |
| Spindeldrehzahl max | UpM | 2000 | 1600 | 1600 |
| Verfahrweg Senkrechtschlitten | mm | 40 | 43 | |
| Verfahrweg Horizontalschlitten | mm | 40 | 43 | |
| Nettogewicht | kg | 1460 | 1460 | 1460 |
| * Werkstoffstangen > 60 mm: nur Rohrmaterial zulässig |
